Étude des Intensités du Courant Continu

Didacticiel : Maîtriser l'Ampèremètre

L'ampèremètre est un instrument indispensable pour mesurer l'intensité (I). Il se branche toujours en série.

I = (C × n) / N
  • C : Calibre
  • n : Graduation de l'aiguille
  • N : Échelle totale

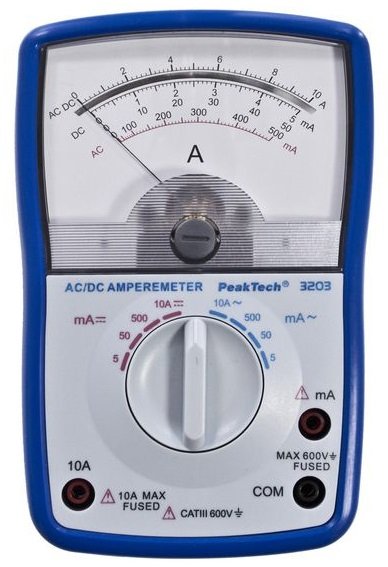

Ammeter PeakTech
n
(Aiguille)
N
(Échelle Max)
C
(Calibre)
Sélecteur rotatif
COM (-)
A (+)

1. Montage en Série (Loi d'Unicité)

I + -
(L1)
(L2)
I1 = I2 = I3 = 0.5 A

2. Montage en Parallèle (Loi des Nœuds)

I I1 I2 I + -
(L1)
(L2)
I = I1 + I2 (0.36A = 0.18A + 0.18A)
